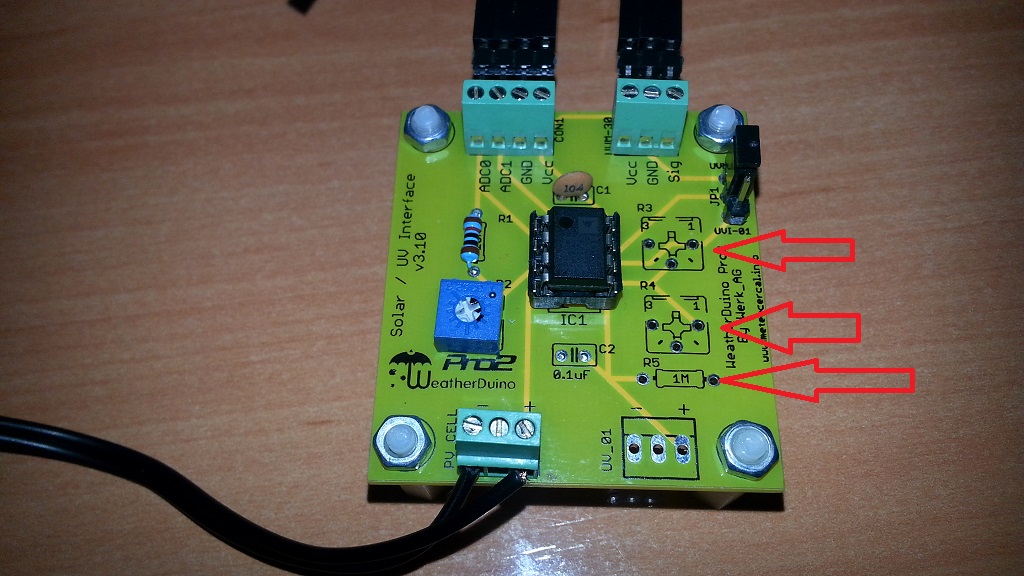

Hola estoy haciendo el circuito de UV+ sensor solar y tengo unas dudas, en la placa he de colocar los componemtes que faltan (R3, R4 Y R5)marcados con flechas rojas, las lecturas de se quedan en 1400w y UV 17 , algo no estoy haciendo bien. La conexion entre la placa UV y la tarjeta Tx es:
Uv --------- Tx
ADC0 -------- AO
ADC1 -------- A1
GND -------- GND
Vcc -------- 5v
Gracias
[Image: attachment.php?aid=536]
[
attachment=536]
Olá
Desculpa a demora na resposta.
Não, não é necessário adicionar qualquer outro componente.
Na board v3.10, a marcação dos sinais Vcc e Sig na ficha do UVM-30A está trocada. O erro é apenas na marcação. Eu sempre aviso antes de enviar essas boards, mas poderás ter esquecido. Experimenta trocar essas duas ligações.
Hola Werk_AG sin problema, segun conector UVM-30A segun marcacion seria de izquierda a derecha Vcc,GND,Sig .... Si mido la tension en el conector del UVM-30A esta seria mi combinacion de izquierda a derecha Sig, GND, Vcc, es decir:
Letras PCB.- VCC GND SIG
Medicion Real .- SIG GND VCC
Es posible que el sensor este averiado ..
Tens leituras da radiação solar?
Experimenta com e sem o sensor de UV ligado.
(07-02-2016, 19:12)Werk_AG Wrote: [ -> ]Tens leituras da radiação solar?
Experimenta com e sem o sensor de UV ligado.
Gracias por la ayuda si conecto el sensor la lectura se queda en 1400w y 17 UV fijo, si lo conecto como esta marcado la placa , tengo lecturas tanto de solar como de UV pero el sensor UVM-30A se calienta bastante llegando a bloaquear las lecturas.......
He pedido otro sensor UVM-30A y en recibirlo hare lecturas fuera del sistema weatherduino y si me da lecturas variables lo conecto a la placa de TX ...
Os mantendre informado ...
Podes continuar a testar o sensor de radiação solar, mesmo sem ligar o sensor UV (desactiva os dados no software, pois quando o sensor não está ligado se recebe dados aleatórios).
Perfecto dejo solo el sensor solar y te comento si tengo lecturas.
Gracias por tu ayuda
(29-01-2016, 21:10)Ardummy Wrote: [ -> ]Hola estoy haciendo el circuito de UV+ sensor solar y tengo unas dudas, en la placa he de colocar los componemtes que faltan (R3, R4 Y R5)marcados con flechas rojas, las lecturas de se quedan en 1400w y UV 17 , algo no estoy haciendo bien. La conexion entre la placa UV y la tarjeta Tx es:
Uv --------- Tx
ADC0 -------- AO
ADC1 -------- A1
GND -------- GND
Vcc -------- 5v
Gracias
[Image: attachment.php?aid=536]
En el integrado AD822anz en el pin 1 tengo 4,06v en el pin 2 tengo entre 0v y 1,37v en el pin 3 entre 1,49v y 1,54v , con esto siempre tengo como lectura solar 1400w, he comprobado todo varias veces y todo esta bien ¿?...... Una cosa entre los pines de la placa entrada Pv Cell hay una tension maxima de 1,71v. ¿ Me podeis indicar que estoy haciendo mal ?
R1 = 10K
P2 = 5K
Muchas Gracias por la ayuda.

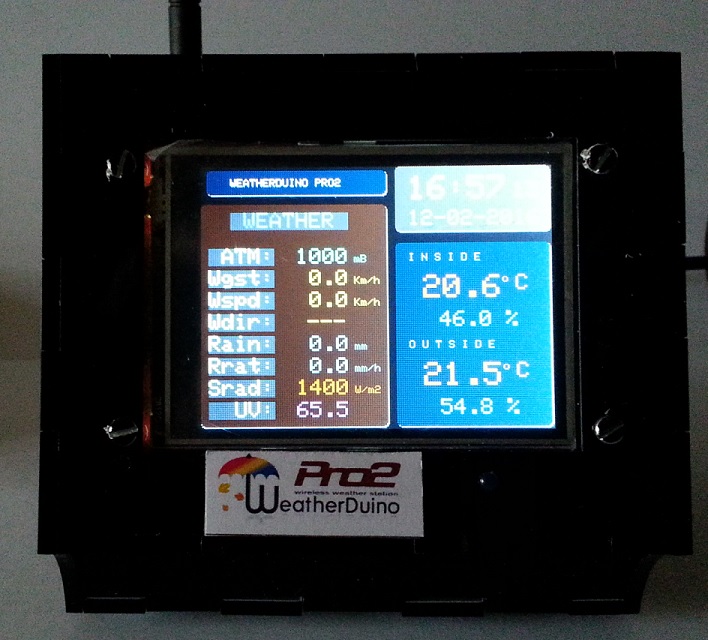

Adjunto foto del acabado final del receptor WD.
[Image: attachment.php?aid=569]
[
attachment=569]
(12-02-2016, 18:00)Ardummy Wrote: [ -> ]Una cosa entre los pines de la placa entrada Pv Cell hay una tension maxima de 1,71v. ¿ Me podeis indicar que estoy haciendo mal ?
Olá
Olhando na imagem, e pelos valores de tensão que indicas parece-me que estás a ligar à placa uma célula solar que não é a que foi fornecida. A célula fornecida já inclui a Rsh (Resistencia de Shunt), calculada em função dessa mesma célula. Não podes ligar uma qualquer célula solar, à entrada da placa.
Este deve ser o problema.
Os valores de tensão à entrada da placa num dia com bastante sol devem ser da ordem dos mV, nunca mais de 150mV com a célula fornecida.
(12-02-2016, 18:00)Ardummy Wrote: [ -> ]Adjunto foto del acabado final del receptor WD.
Tal como a montagem do RX, está com muito bom aspecto.
Obrigado pela imagem e por teres colocado o logo do WeatherDuino Pro2.
(12-02-2016, 19:04)Werk_AG Wrote: [ -> ] (12-02-2016, 18:00)Ardummy Wrote: [ -> ]Una cosa entre los pines de la placa entrada Pv Cell hay una tension maxima de 1,71v. ¿ Me podeis indicar que estoy haciendo mal ?
Olá
Olhando na imagem, e pelos valores de tensão que indicas parece-me que estás a ligar à placa uma célula solar que não é a que foi fornecida. A célula fornecida já inclui a Rsh (Resistencia de Shunt), calculada em função dessa mesma célula. Não podes ligar uma qualquer célula solar, à entrada da placa.
Este deve ser o problema.
Os valores de tensão à entrada da placa num dia com bastante sol devem ser da ordem dos mV, nunca mais de 150mV com a célula fornecida.
(12-02-2016, 18:00)Ardummy Wrote: [ -> ]Adjunto foto del acabado final del receptor WD.
Tal como a montagem do RX, está com muito bom aspecto.
Obrigado pela imagem e por teres colocado o logo do WeatherDuino Pro2.
Gracias por la aclaracion me voy a leer el articulo donde se calcula la resistencia Rsh a ver si soy capaz de allar el valor correcto ..... Si no la otra opcion es pedir la placa + la celula fotovoltaica ya montada y ajustada.
